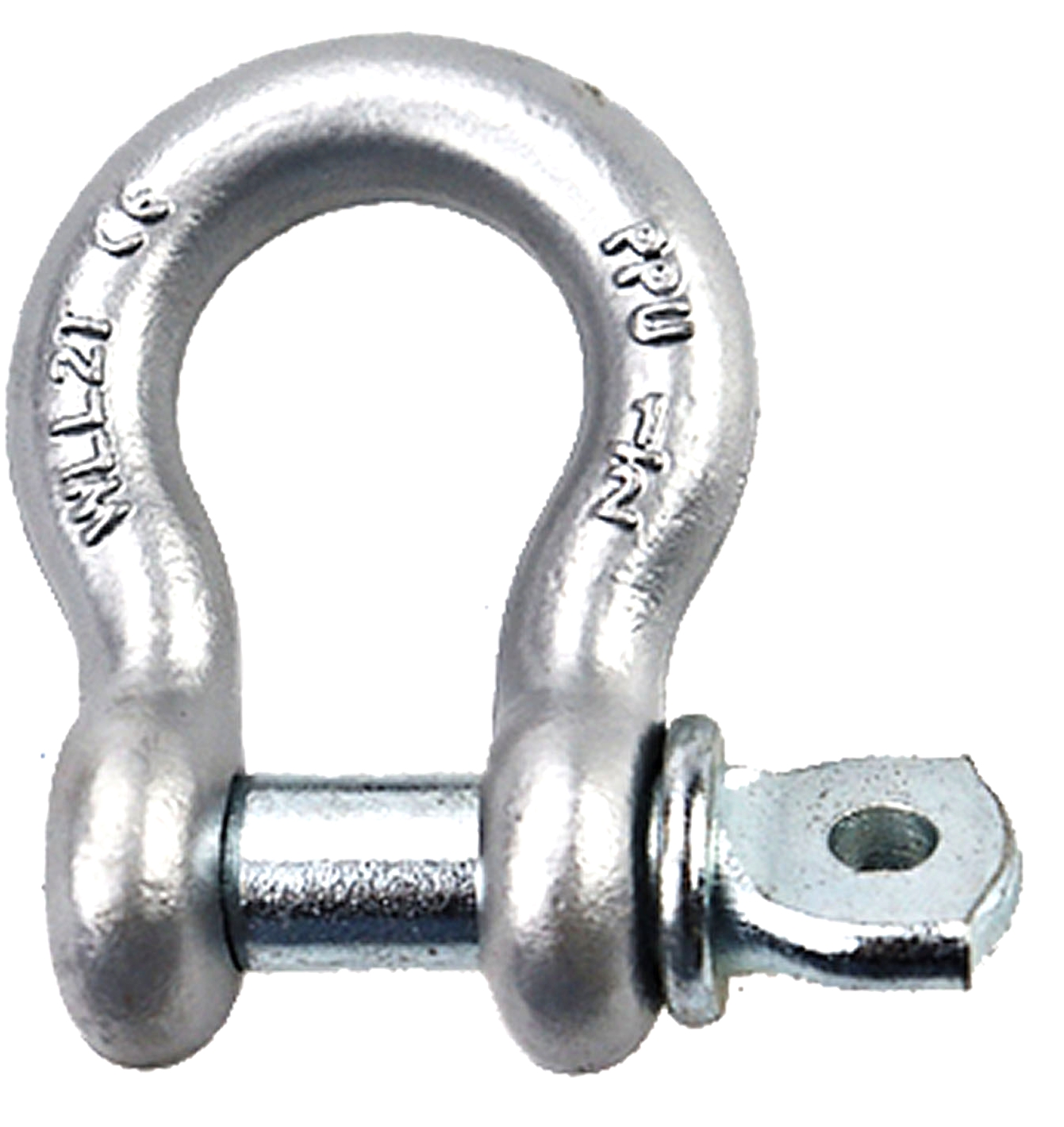

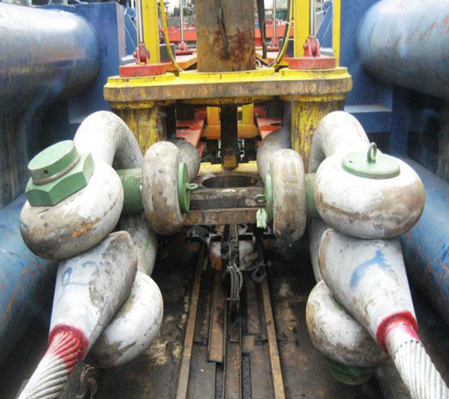

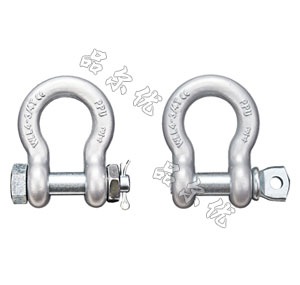

弓形(B)卸扣
采用优质合金结构钢锻造并进行热处理而成
每个卸扣本体都有工作额载及型号标识
可根据客户要求对卸扣表面进行电镀锌或热镀锌处理
最大试验载荷为额定载荷的2倍,最小破断载荷为额定载荷的4倍
可根据要求提供6倍系数高强度卸扣
符合联邦RR-C-271D和ISO2415-2004规定的技术要求和检测方法
提供合格证及质保证书
可接受特殊尺寸定制
弓型(B)卸扣
产品编号 | 工作载荷(T) | 尺寸(mm) | 自重(kg) | |||||||||

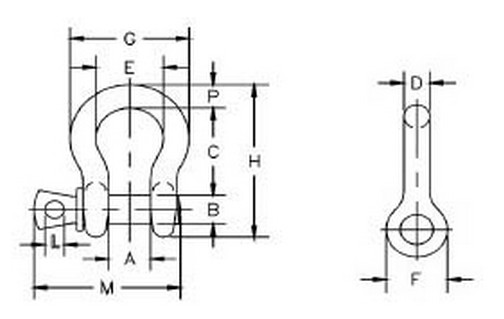

A | B | C | D | E | F | H | L | P | M | |||
UAS01-W | 0.3 | 9.7 | 6.4 | 22.4 | 4.9 | 15.2 | 14.2 | 37.3 | 24.9 | 4.9 | 28.4 | 0.03 |
UAS02-W | 0.5 | 11.9 | 7.9 | 28.7 | 6.4 | 19.8 | 15.5 | 46.7 | 32.5 | 6.4 | 35.1 | 0.05 |
UAS03-W | 0.75 | 13.5 | 9.7 | 31.0 | 7.9 | 21.3 | 19.1 | 53.0 | 37.3 | 7.9 | 42.2 | 0.10 |
UAS04-W | 1 | 16.8 | 11.2 | 36.6 | 9.7 | 26.2 | 23.1 | 63.0 | 45.2 | 9.7 | 51.6 | 0.15 |
UAS05-W | 1.5 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 74.0 | 51.5 | 11.2 | 60.5 | 0.22 |
UAS06-W | 2 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 83.5 | 58.5 | 12.7 | 84.8 | 0.62 |
UAS07-W | 3.25 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 106.0 | 74.5 | 17.5 | 84.8 | 0.62 |
UAS08-W | 4.75 | 31.8 | 22.4 | 71.5 | 19.1 | 51.0 | 46.0 | 126.0 | 89.0 | 20.6 | 100.8 | 1.23 |
UAS09-W | 6.5 | 36.6 | 25.4 | 84.0 | 22.4 | 58.0 | 53.0 | 148.0 | 102.0 | 24.6 | 114.3 | 1.79 |
UAS10-W | 8.5 | 42.9 | 28.7 | 95.5 | 25.4 | 68.5 | 60.5 | 167.0 | 119.0 | 26.9 | 128.8 | 2.28 |
UAS11-W | 9.5 | 46.0 | 31.8 | 108.0 | 28.7 | 74.0 | 68.5 | 190.0 | 131.0 | 31.8 | 142.0 | 3.75 |
UAS12-W | 12 | 51.5 | 35.1 | 119.0 | 31.8 | 82.5 | 76.0 | 210.0 | 146.0 | 35.1 | 156.5 | 5.31 |
UAS13-W | 13.5 | 57.0 | 38.1 | 133.0 | 35.1 | 92.0 | 84.0 | 233.0 | 162.0 | 38.1 | 173.7 | 7.18 |
UAS14-W | 17 | 60.5 | 41.4 | 146.0 | 38.1 | 98.5 | 92.0 | 254.0 | 175.0 | 41.1 | 186.7 | 8.62 |
UAS15-W | 25 | 73.0 | 51.0 | 178.0 | 44.5 | 127.0 | 106.0 | 313.0 | 225.0 | 57.0 | 230.6 | 15.40 |
UAS16-W | 35 | 82.5 | 57.0 | 197.0 | 51.0 | 146.0 | 122.0 | 348.0 | 253.0 | 61.0 | 262.6 | 23.70 |
UAS17-W | 55 | 105.0 | 70.0 | 267.0 | 66.5 | 184.0 | 145.0 | 453.0 | 327.0 | 79.5 | 330.2 | 44.60 |

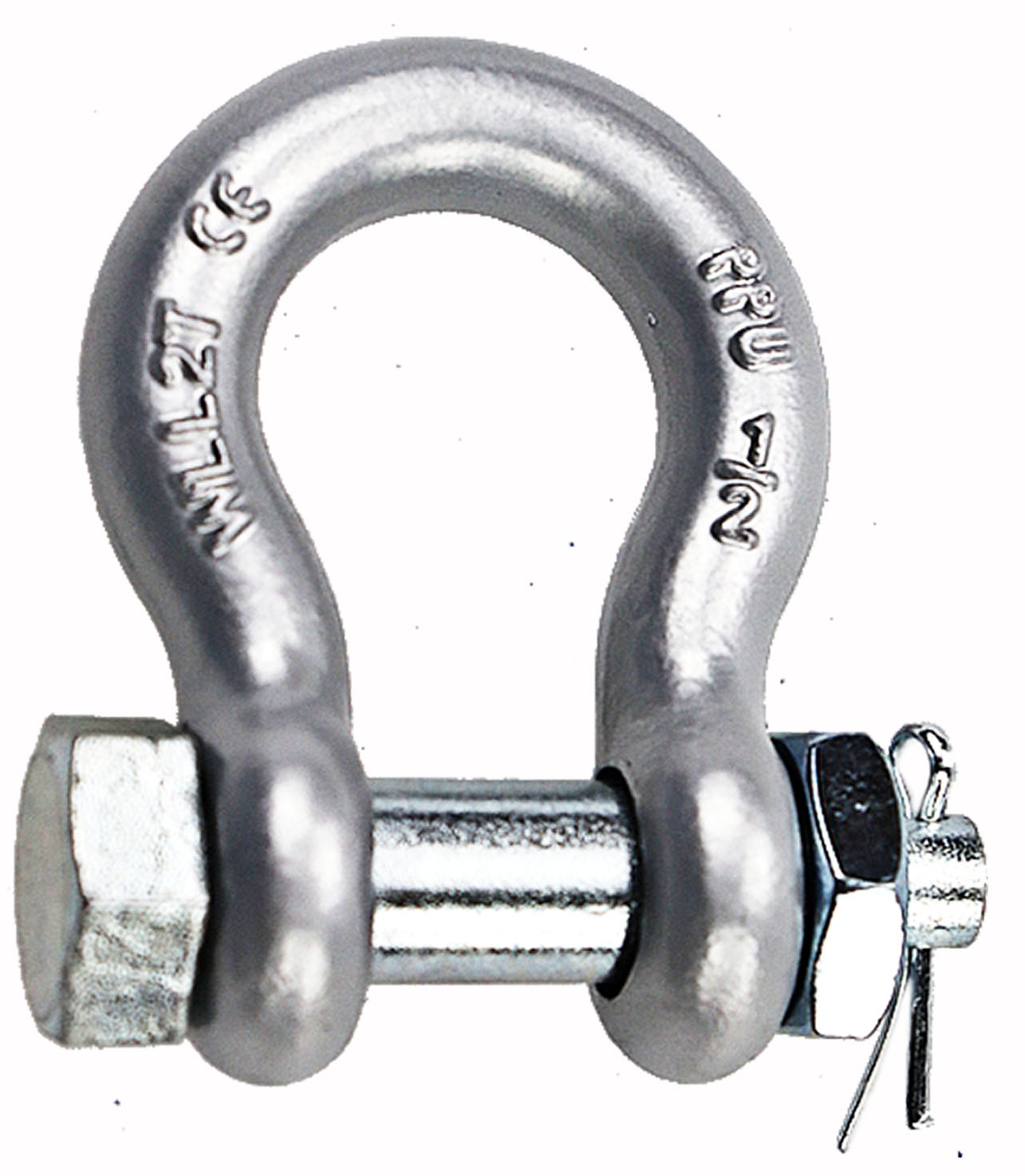

弓型(B)保险卸扣
产品编号 | 工作载荷(T) | 主要技术参数(mm) | 自重(kg) | ||||||||
A | B | C | D | E | F | H | L | N | |||
UAS01-X | 0.3 | 9.65 | 6.35 | 22.40 | 4.85 | 15.20 | 14.20 | 37.30 | 24.90 | 4.85 | 0.03 |
UAS02-X | 0.5 | 11.90 | 7.85 | 28.70 | 6.35 | 19.80 | 15.50 | 46.70 | 32.50 | 6.35 | 0.05 |
UAS03-X | 0.75 | 13.50 | 9.65 | 31.00 | 7.85 | 21.30 | 19.10 | 53.00 | 37.30 | 7.85 | 0.10 |
UAS04-X | 1 | 16.80 | 11.20 | 36.60 | 9.65 | 26.20 | 23.10 | 63.00 | 45.20 | 9.65 | 0.15 |
UAS05-X | 1.5 | 19.10 | 12.70 | 42.90 | 11.20 | 29.50 | 26.90 | 74.00 | 51.50 | 11.20 | 0.22 |
UAS06-X | 2 | 20.60 | 16.00 | 47.80 | 12.70 | 33.30 | 30.20 | 83.50 | 58.50 | 12.70 | 0.36 |
UAS07-X | 3.25 | 26.90 | 19.10 | 60.50 | 16.00 | 42.90 | 38.10 | 106.00 | 74.50 | 17.50 | 0.62 |
UAS08-X | 4.75 | 31.80 | 22.40 | 71.50 | 19.10 | 51.00 | 46.00 | 126.00 | 89.00 | 20.60 | 1.23 |
UAS09-X | 6.5 | 36.60 | 25.40 | 84.00 | 22.40 | 58.00 | 53.00 | 148.00 | 102.00 | 24.60 | 1.79 |
UAS10-X | 8.5 | 42.90 | 28.70 | 95.50 | 25.40 | 68.50 | 60.50 | 167.00 | 119.00 | 26.90 | 2.28 |
UAS11-X | 9.5 | 46.00 | 31.80 | 108.00 | 28.70 | 74.00 | 68.50 | 190.00 | 131.00 | 31.80 | 3.75 |
UAS12-X | 12 | 51.50 | 35.10 | 119.00 | 31.80 | 82.50 | 76.00 | 210.00 | 146.00 | 35.10 | 5.31 |
UAS13-X | 13.25 | 57.00 | 38.10 | 133.00 | 35.10 | 92.00 | 84.00 | 233.00 | 162.00 | 38.10 | 7.18 |
UAS14-X | 17 | 60.50 | 41.40 | 146.00 | 38.10 | 98.50 | 92.00 | 254.00 | 175.00 | 41.10 | 8.62 |
UAS15-X | 25 | 73.00 | 51.00 | 178.00 | 44.50 | 127.00 | 106.00 | 313.00 | 225.00 | 57.00 | 15.40 |
UAS16-X | 35 | 82.50 | 57.00 | 197.00 | 51.00 | 146.00 | 122.00 | 348.00 | 253.00 | 61.00 | 23.70 |
UAS17-X | 55 | 105.00 | 70.00 | 267.00 | 66.50 | 184.00 | 145.00 | 453.00 | 327.00 | 79.50 | 44.60 |
UAS18-X | 85 | 127.00 | 82.50 | 330.00 | 76.00 | 200.00 | 165.00 | 546.00 | 365.00 | 92.00 | 70.00 |
UAS19-X | 120 | 133.00 | 95.50 | 372.00 | 92.00 | 229.00 | 203.00 | 626.00 | 419.00 | 105.00 | 120.00 |
UAS20-X | 150 | 140.00 | 108.00 | 368.00 | 104.00 | 254.00 | 229.00 | 653.00 | 468.00 | 116.00 | 153.00 |
